可燃气体探测器接线图

盛昌恒远：今天分享一下“可燃气体探测器接线图”，我们一起来看一下吧

1．线缆要求：

采用屏蔽线缆，线径在1mm²左右，接线处铜丝必须拧紧，无毛刺

2．距离要求：

  不超过1KM

3．线序要求：

对于两线制变送器，“24V”对应控制柜“24V+”, “GND”对应控制柜上的“信号”，
对于三线制变送器来说，“+24V”与控制柜上的“24V+”连接，“信号”与控制柜上的“信号”相连接，“GND”与控制柜上的“24V-”相连接。继电器接口可以根据用户的需求接线，如果要控制风机或其它外接设备，请将外接设备和继电器接口串联接入到合适的电源中即可（如下图继电器接线图）。

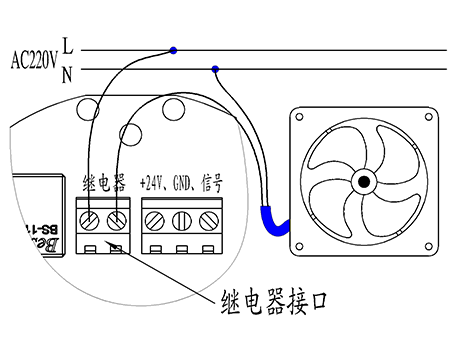

                                          继电器接线图
